O Pedal Shimano MTB PD-M520 é o SPD de trabalho da Shimano: está em uso nas bikes de trilha, gravel, cicloturismo e em rolos de treino há mais de vinte anos, e a marca o descreve exatamente assim — projeto testado, confiável e de manutenção baixa. Com apenas 380g no par, corpo compacto de alumínio e encaixe SPD nas duas faces do pedal, acompanha o par de tacos SM-SH51 já dentro da caixa.
É para quem pedala fora do asfalto e não quer pensar no pedal: MTB de trilha e XC, gravel, cicloturismo, treino indoor e o deslocamento de todo dia. Também é o primeiro clipless de muita gente que está saindo da plataforma, porque a entrada dupla facilita a orientação e o encaixe do pés ao clip. Quem faz a própria manutenção ganha um conjunto que se resolve com chave de boca e Allen comuns, sem ferramenta especial.
SPD é o sistema de fora de estrada da Shimano: taco pequeno, de dois parafusos, que fica embutido na sola recortada da sapatilha — por isso dá para descer e empurrar a bike a pé sem escorregar. É o modelo projetado para funcionar com uma ampla variedade de sapatilhas de ciclismo compatíveis com o sistema SPD.
CLIP DOS DOIS LADOS DO PEDAL: As duas faces recebem o taco, então não existe pedal virado para o lado errado. Depois de pôr o pé no chão numa subida técnica, o encaixe volta no primeiro toque, sem olhar para baixo.
O MECANISMO ABERTO EXPULSA A LAMA: Trilha molhada enche o encaixe de barro, e é aí que pedal fechado começa a falhar. A área do mecanismo do PD-M520 é vazada: o próprio movimento de pisar empurra o barro e a areia para fora em vez de deixá-los entalados no encaixe. O clipe e a saída seguem previsíveis do começo ao fim do pedal.
TACO SM-SH51 - 4° DE FOLGA: Float é o quanto o pé consegue girar sobre o pedal antes de o mecanismo liberar. Os 4° do SM-SH51 deixam o pé acomodar seu ângulo natural em vez de trabalhar travado, e a liberação acontece girando o calcanhar para fora. O taco é de aço forjado com tratamento térmico, que é o que segura o desgaste de quem pisa em pedra e empurra a bike.
TENSÃO REGULÁVEL EM CADA LADO: Cada pedal tem dois parafusos de ajuste, um por face, e a mola muda em quatro passos por volta. Dá para começar leve enquanto o movimento ainda não é automático e ir ajustando conforme a confiança aparece.
EIXO CROMOLY EM CARTUCHO SELADO: O eixo de aço cromoly gira dentro de um cartucho fechado, que barra a entrada comum de água e sujeira. No dia a dia não existe lubrificação de rotina para fazer.
ROSCA 9/16", ENTRA EM QUALQUER PEDIVELA: A medida é a padrão de bicicleta, então o pedal serve tanto na MTB quanto na gravel ou na bike de estrada. A instalação sai com chave de boca de 15mm, a mesma que já está na caixa de ferramentas.
Confira as marcações R e L antes de rosquear: o pedal direito tem rosca normal e o esquerdo tem rosca inversa. Passe uma camada fina de graxa nas roscas, instale com chave de boca de 15mm e aperte com no mínimo 35Nm.
Monte cada taco na sola com os parafusos e a porca do kit, usando chave Allen de 4mm, e deixe num aperto provisório de 2,5Nm. O taco corre 20mm no sentido frente-trás e 5mm de um lado para o outro: ajuste em passos pequenos, clipe e solte algumas vezes com a bike parada e só então aperte de vez, a 5–6Nm. Quando a dúvida envolver rotação do pé ou alinhamento do joelho, o bike fit é a referência certa.
A tensão da mola muda com chave Allen de 3mm, no parafuso atrás de cada face: sentido horário aumenta a retenção, anti-horário reduz. São quatro passos por volta e dois parafusos em cada pedal — conte os cliques e deixe as quatro faces na mesma posição, senão um lado sai mais fácil que o outro. Depois de trilha com barro, lave o mecanismo e o taco com água e escova.
Funciona com a minha sapatilha? Funciona com sapatilha que tenha a furação SPD de dois parafusos na sola — o padrão de MTB, gravel, cicloturismo e indoor. Muitas sapatilhas trazem os dois padrões (SPD e SPD-SL) na mesma sola; se a sua não estiver clara, fale com nosso atendimento especializado antes de comprar.

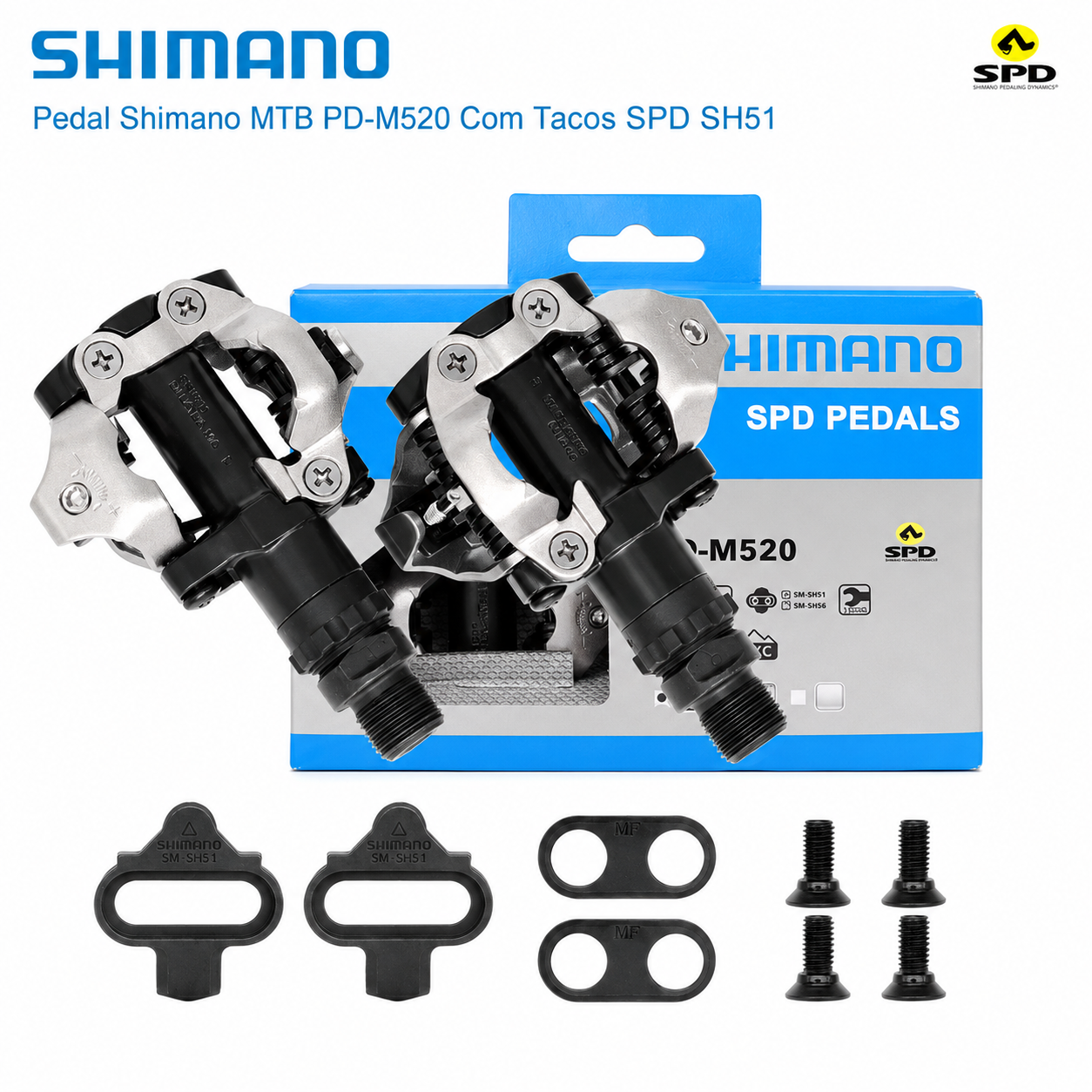

O que exatamente vem na caixa? 01 par de pedais PD-M520 e 01 par de tacos SM-SH51 pretos, com os parafusos e as porcas de fixação. Não é preciso comprar taco à parte para começar a usar.
Dá para pedalar de tênis comum nesse pedal? Não. O PD-M520 é um pedal de encaixe: a plataforma é pequena e existe para sustentar o taco, não a sola de um tênis. A Shimano orienta usar somente sapatilha SPD com este produto.
Serve para gravel, cicloturismo e rolo de treino? Serve, e a Shimano indica o modelo tanto para MTB quanto para ciclismo de estrada. Em gravel e cicloturismo ele é escolha comum porque a sapatilha SPD tem sola recortada e permite andar a pé em trecho de empurrar bike ou parada de apoio. No rolo, a entrada nas duas faces facilita a montagem e o reencaixe entre séries.
Qual a diferença para o taco SM-SH56? O SM-SH51, que acompanha o pedal, solta em uma direção só: girando o calcanhar para fora. O SM-SH56 é multidirecional — sai girando o calcanhar em qualquer sentido e também levantando o pé, o que facilita a saída e, em compensação, aumenta a chance de soltura acidental numa puxada forte. Os tacos SM-SH52 e SM-SH55 não podem ser usados neste pedal. Trabalhamos com o SM-SH56 à parte.

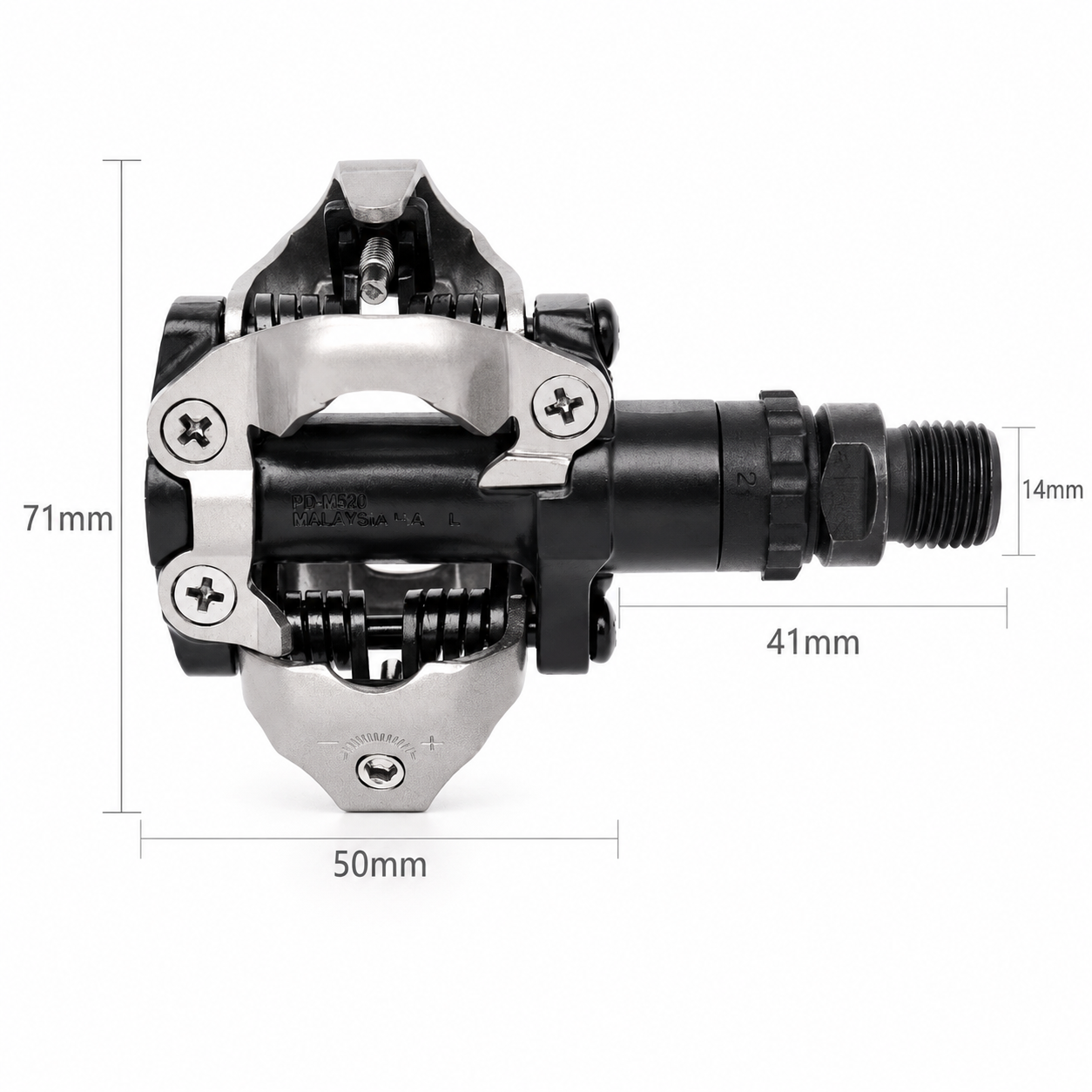

Tipo: Pedal clipless de MTB, dupla face
Marca: Shimano
Modelo: PD-M520
Sistema: SPD
Encaixe: Dupla face — as duas faces recebem o taco
Mecanismo de encaixe: Aberto, projetado para expulsar lama e detritos
Corpo: Alumínio
Eixo: Aço cromoly
Construção do eixo: Tipo cartucho com rolamento selado
Tensão de entrada e saída: Ajustável, 04 passos por volta do parafuso, 02 parafusos por pedal
Taco incluso: Shimano SM-SH51 preto, soltura em direção única
Float do taco: 4°
Material do taco: Aço forjado com tratamento térmico
Furação exigida na sapatilha: 02 parafusos, padrão SPD
Stack height: 17mm
Rosca do eixo: 9/16" x 20 TPI
Peso: 380g o par
Cor: Preto
Ferramenta de instalação do pedal: Chave de boca de 15mm
Torque de instalação do pedal: 35Nm no mínimo
Ferramenta de instalação do taco: Chave Allen de 4mm
Torque final dos parafusos do taco: 5–6Nm
Ferramenta de ajuste da tensão: Chave Allen de 3mm
Refletor compatível: Shimano SM-PD22 (vendido separadamente)
Uso recomendado: MTB, XC, trilha, gravel, cicloturismo, treino indoor e uso diário
Conteúdo da embalagem: 01 par de pedais Shimano PD-M520 e 01 par de tacos SM-SH51 com parafusos e porcas de fixação
Garantia: 01 ano contra defeitos de fabricação, incluindo os 90 dias de garantia legal, condicionada à análise técnica e mediante apresentação de NF de compra
